DSP контроллер фрезерного станка на 3 координаты ЧПУ

DSP контроллер фрезерного станка на 3 координаты ЧПУ
DSP контроллер фрезерного станка на 3 координаты ЧПУ DSP контроллер фрезерного станка на 3 координаты ЧПУ DSP контроллер фрезерного станка на 3 координаты ЧПУ
Модель: DSP-160M
Наличие: Есть в наличии
Цена: 10853.00 грн.
Кол-во:     - или -   В закладки
В сравнение

DSP контроллер фрезерного станка

В настоящее время все больше и больше производителей переводят управление своим оборудованием с помощью DSP контроллера.  Контроллер удобен в эксплуатации, не нужно покупать дополнительный компьютер к оборудованию, компьютер вам понадобится для изготовления модели в специальной программе. Все настройки и управление станком можно осуществить с помощью DSP- контроллера не отходя от станка. Что такое DSP-контроллер?
DSP контроллер – это цифровой сигнальный процессор для управления движениями двигателей осей с помощью импульсов.

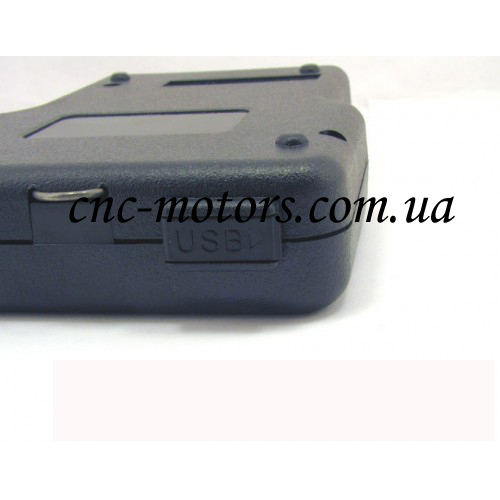

Файлы контроллер считывает из внутренней памяти или с помощью внешнего накопителя (флешки) и преобразует программные коды в сигналы управления приводами двигателей. DSP контроллер включается автоматически при подачи на него электропитания от станка через 50 жильный провод или через USB провод от компьютера.

Подключение по двум проводам возможно, но нежелательно, дабы избежать повреждения контактов и микросхем током при отсутствии качественного  заземления. При отключения питания от DSP контроллера, все данные сохраняются в памяти DSP.

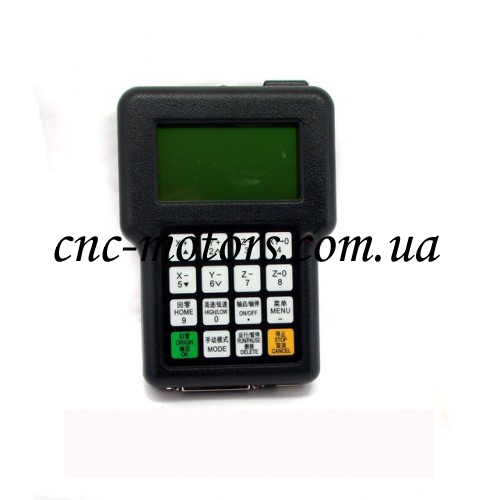

На панели DSP-контроллера расположены кнопки.

С помощью которых осуществляется: положительное или отрицательное перемещение двигателей, определение нулевых точек по осям, включение и выключение,  увеличение или уменьшение частоты вращения шпинделя, движение в позицию HOME (к нулям станка). Так же имеются кнопки для запуска выполнения программы, остановки (паузы), удаления или редактирования данных и входа в меню настройки станка.
Не пытайтесь самостоятельно настроить оборудование или поменять настройки, это может привезти к выходу станка из строя. Самое лучшее это воспользоваться руководством пользователя DSP-контроллера, которое позволит вам правильно настроить управление оборудованием.





DSP контроллер обеспечивает автоматический контроль фрезерования с высокой скоростью, также обеспечивает работу фрезерному станку без компьютера. Система управления использует стандартные G-коды и HPGL-3D коды, что позволяет формировать задания, используя самые распространенные программные пакеты: ArtCam, Type3, Pro-E, MasterCAM, UG, CAXA и т.п.

DSP контроллер имеет флэш-память, USB интерфейс, прецизионный программируемый инверте, встроенный DSP процессор (32 бит).

Контроллер оборудован энергонезависимой памятью 128Мб.



Процессор:

DSP-160M

Объём памяти

128 мб памяти. Поддерживает файлы любого размера (технология мобильных запоминающих устройств)

Дисплей

LCD 124*64 точки

Подключаемые устройства

USB диск

Формат файлов

G код, PLT файлы (дополнительно)

Оси

3 оси

Функции помощи

Интерактивная помощь

Язык

Китайский, Английский, Французский

Интерфейс управления

Кнопки и меню

Управляемые моторы

Шаговые

Функции интерполяции

Линейная, круговая

Функция управления шпинделем

Есть

Функция проверки данных системы

Есть

Функция настройки данных работы

Есть

Рабочие координаты

9 независимых рабочих координат

Функция восстановления прерванной работы

Есть

Функция копирования файлов

Есть

Защита данных в случае отключения электричества

Есть

Рабочая температура

От 0°С до +70°С

Внешний источник питания, В:

5

Потребление, Вт:

2

Размеры, мм:

156*110*38
