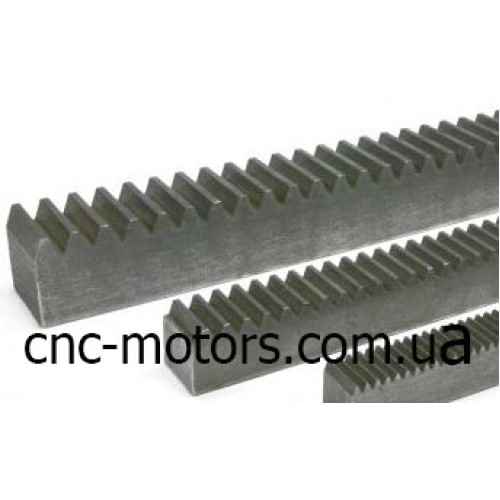

Зубчатая рейка с прямыми зубьями

Зубчатая рейка с прямыми зубьями
Зубчатая рейка с прямыми зубьями Зубчатая рейка с прямыми зубьями

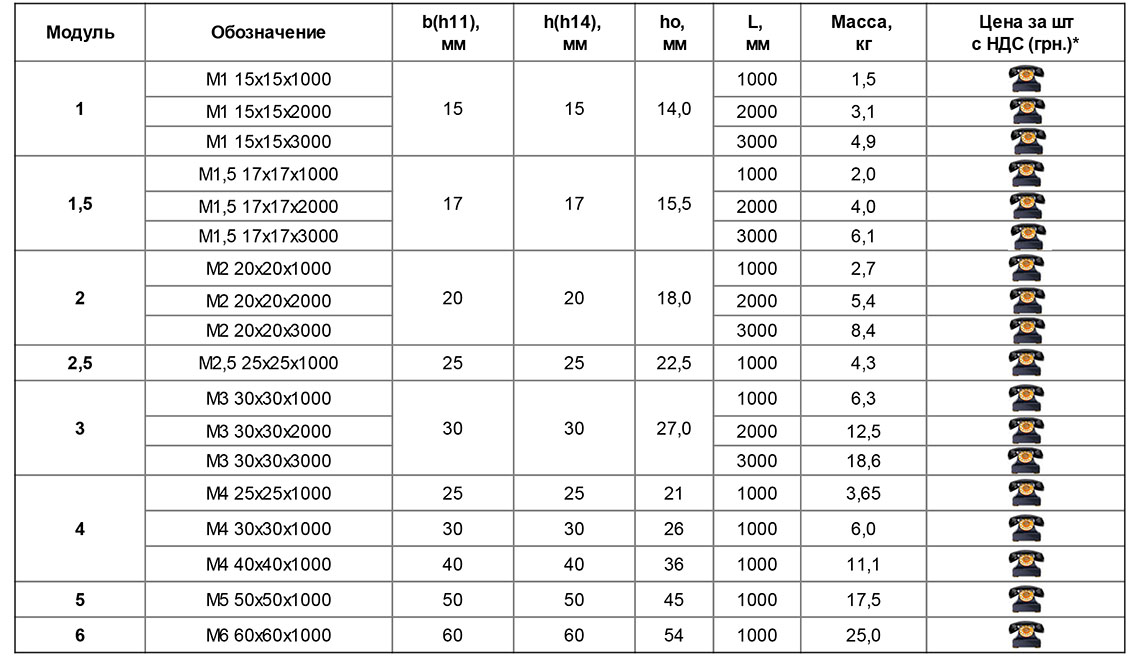

Модель: М1-М6
Наличие: В наличии
Цена: 0.00 грн.
Кол-во:     - или -   В закладки
В сравнение

Для преобразования вращательного движения в поступательное применяют зубчато-реечную передачу или винтовую. Зубчато-реечная передача состоит из зубчатого колеса и зубчатой рейки. Зацепление колеса с рейкой может быть либо прямозубым, либо косозубым. Данный вид передачи позволяет достигать значительных скоростей линейного перемещения на больших расстояниях. Их применение находят в машинах плазменной, лазерной или ацетиленовой резки.

Зубчато-реечные передачи имеют экономическое преимущество над винтовыми передачами в связи с тем, что при большой длине нужно применять винты большего диаметра для избегания прогиба и вибрации при вращении.

Особенности:

  • широкое применение в приводах с большими скоростями перемещения и больших рабочих расстояниях.
  • шлифованные боковые поверхности.
  • накопленная погрешность ±0,1мм на каждые 1м
  • класс точности зубьев от 8 до 9 согласно норм DIN 3962/63/67
  • прямые зубья
  • угол сопряжения 20?
  • сталь углеродистая C43/C40 согласно норм UNI 7845(C40) /PL-73/H-84026(C43)- в зависимости от исполнения
  • твёрдость 10-15 HRC
  • пригодны для теплового улучшения (закалка+высокий отпуск) до твёрдости 28-33HRC
  • максимальная длинна 3000 мм
  • поставляется в отрезках  1м.п., 2,0м.п., 3,0 м.п.
  • отрезки меньше 2,0м.п. имеют допуск по длине ±5мм.
